(Tradicional y Eléctrico)
1. Juntas de Motor
Tecnología de procesamiento:
Estampado ➤ Pulido grueso ➤ Nivelado ➤ Pulido medio ➤ Templado ➤ Pulido fino ➤ Desbarbado
| Espesor (mm) | Diámetro (mm) | Planitud (mm) | Paralelismo (mm) | Dimensiones (mm) | Tolerancia (mm) | Dureza (mm) | Material | Rueda abrasiva | Rugosidad |
|---|---|---|---|---|---|---|---|---|---|
| 0.55-3 | 45-99 | 0.01 | 0.01 | ±0.005 | 0.03-0.2 | 30-50 | 65Mn\dc01 | Pulido fino CBN | Ra0.6 |
Solución de rectificado doble lado
La junta diferencial debe ser rectificada finamente con la máquina 580B después del pulido medio y el templado (nota: antes y después del templado según los requisitos del OEM).
- Equipo: Yuhuan YHDM580B (rueda abrasiva CBN)
- Función: Ajuste de la lámina del automóvil.
2. Engranaje de transmisión
Este producto puede ser procesado con carga y descarga totalmente automática según las necesidades del cliente.
Proceso de rectificado de engranajes en ambas caras
Forjado, normalizado, torneado, laminado, cepillado de engranajes, tratamiento térmico, rectificado (reducción de tolerancia de forma y posición).
| Espesor (mm) | Diámetro (mm) | Planitud (mm) | Paralelismo (mm) | Dimensiones (mm) | Tolerancia (mm) | Dureza (mm) | Material | Rueda abrasiva | Rugosidad |
|---|---|---|---|---|---|---|---|---|---|
| 0.55-3 | 45-99 | 0.01 | 0.01 | ±0.005 | 0.03-0.2 | 30-50 | 65Mn\dc01 | Pulido fino CBN | Ra0.6 |
Soluciones de rectificado:
- Espesor mayor a 8 mm: Molino planetario oscilante serie 300/580B-5/77 (rectificado en un paso).
- Espesor menor a 8 mm: Seleccionar 580 y 750 tipo C según el tamaño del diámetro.
- Rectificado de un solo lado: Se recomienda el modelo 7418.
«Como se muestra en la prueba experimental, este producto puede procesarse de manera completamente automática en carga y descarga según las necesidades del cliente».

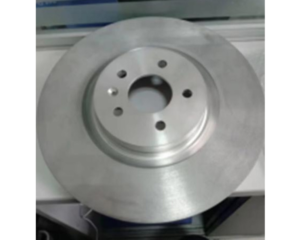

3. Disco de freno
- Material de la pieza de trabajo: Material compuesto con matriz de aluminio.
- Tecnología de procesamiento: Rectificado doble cara.
- Requisitos de procesamiento: Planitud Ra0.025.
- Equipo aplicable: Rectificadora vertical de doble extremo de alta precisión YHDM750/3.
4. Bielas
| Tamaño de la pieza de trabajo: | Material: | Dureza Rockwell: | Cantidad eliminada: | Equipo: | Método: | Tecnología: | Eficiencia: | Planitud/Paralelismo: | Rugosidad: |
|---|---|---|---|---|---|---|---|---|---|
| Largo: 250 mm, Espesor: 28.4 mm | Acero 45Cr | 32-36 | 0.8 mm | YHDM750A (rectificadora de alta precisión) | Rectificado oscilante | Rectificado doble cara y adelgazado | 30 s (15 s/pieza) | ≤ 0.02 mm | ≤ 0.5 Ra |
5. Anillos del pistón
| Tamaño de la pieza: | Material: | Dureza: | Cantidad eliminada: | Equipo: | Tecnología: | Eficiencia: | Control de tamaño: | Planitud/Paralelismo: | Rugosidad: |
|---|---|---|---|---|---|---|---|---|---|
| Diámetro: 120 mm, Espesor: 1.8 mm | Hierro fundido gris | 95-106 HRB | Primera eliminación: 0.085 mm; Segunda: 0.035-0.045 mm | YHDM750A (rectificadora de alta precisión) | Rectificado doble cara y adelgazado | 0.6 s/pieza, 6000 piezas/hora | ±0.005 mm | 0.004 mm | 0.25 µm Ra |
6. Anillo de retención grande
Este producto puede ser procesado con carga y descarga totalmente automática según las necesidades del cliente.
| Tamaño de la pieza: | Requisitos de rectificado: | Tecnología: | Equipo: |
|---|---|---|---|
| Diámetro: 110 mm | 3.300 mm ± 0.012 | Rectificado doble cara y adelgazado | YHDM750 (rectificadora de alta precisión) |
«Como se muestra en la prueba experimental, este producto puede procesarse de manera completamente automática en carga y descarga según las necesidades del cliente».
7. Estátor Rotor
| Material de la pieza: | Tecnología: | Equipo: | Rugosidad: | Eficiencia: | Planitud/Paralelismo: | Cantidad eliminada: | Control de espesor: |
|---|---|---|---|---|---|---|---|
| Metalurgia en polvo | Rectificado doble cara y adelgazado | YH2M8470 (rectificadora de alta velocidad) | ≤ Ra 0.5 | 0.6 s/pieza | ≤ 0.002 mm | 150-200 um | ≤ 3 um |
8. Rodamientos y Baleros
Este producto puede ser procesado con carga y descarga totalmente automática según las necesidades del cliente.
| Material de la pieza: | Tecnología: | Equipo: |
|---|---|---|
| Acero para rodamientos | Rectificado doble cara y adelgazado | YHDM580B (rectificadora de alta precisión) |
«Como se muestra en la prueba experimental, este producto puede procesarse de manera completamente automática en carga y descarga según las necesidades del cliente».
9. Piezas decorativas del automóvil
Carcasa de espejo retrovisor trasero del automóvil hasta la línea del molde
- Pretratamiento del producto: Moldeo por inyección.
- Postratamiento del producto: Pintura.
- Requisitos del producto: Eliminar uniformemente la línea de sujeción, sin hilos gruesos, sin marcas de arena.
- Método de procesamiento: La pieza de trabajo se posiciona mediante un sistema de ajuste (broche), se procesan 4 estaciones al mismo tiempo, y se utiliza una esponja abrasiva excéntrica para el pulido
«Como se muestra en la prueba experimental, este producto puede procesarse de manera completamente automática en carga y descarga según las necesidades del cliente».
