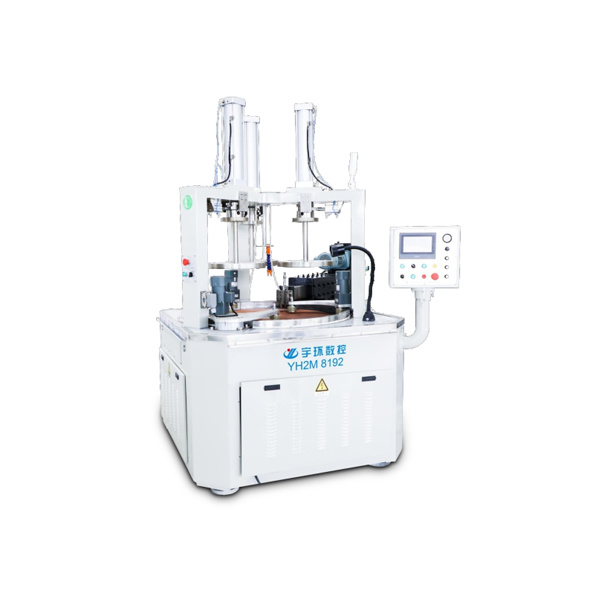

Máquina pulidora de una sola cara YH2M8192/8192 II/8195/8164
Esta serie de máquinas herramienta se utilizan para el rectificado y pulido de una sola cara de piezas metálicas como placas de válvulas y placas de válvulas, así como piezas de chapa fina hechas de materiales no metálicos duros y quebradizos como vidrio, cerámica y zafiro.
Palabras clave: Rectificado de precisión, tecnología de fabricación inteligente, soluciones integradas
Piezas típicas de mecanizado
 |  |  |
| Cerámica | Cristal del teléfono móvil | Placa de válvula |
Características destacadas del equipo

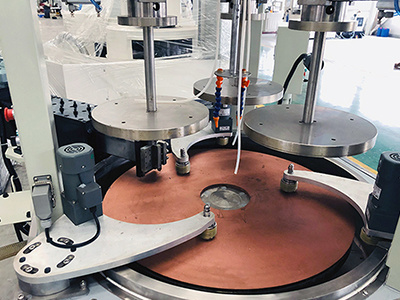

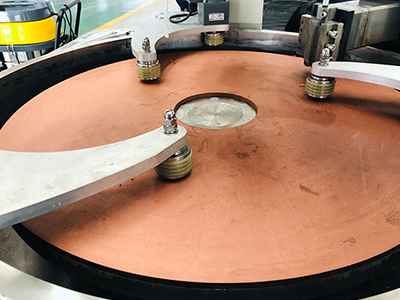

● Esta serie de equipos pertenece al principio de movimiento del tren de engranajes planetarios de cuatro máquinas herramienta de pulido.
● Adopte el modo de elevación del anillo de engranaje interno; adopte el control PLC, modo de control flexible y confiable.
●La pantalla táctil se utiliza como interfaz hombre-máquina para mostrar información en tiempo real sobre la alarma y el estado de la máquina herramienta, con una interfaz amigable y una gran cantidad de información.
● Los diferentes tipos de equipos de esta serie están diseñados con diferentes cantidades de motores de accionamiento. Los modelos 8436B, 8432E y 13B-9L están accionados por dos motores, el 8432C está accionado por tres motores y el 18B está accionado por cuatro motores.

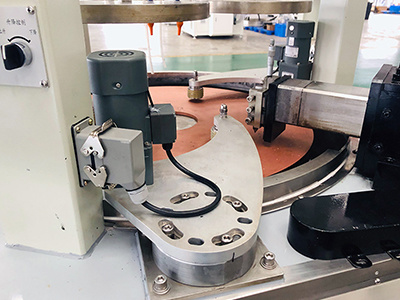

● Equipado con un cilindro de autobloqueo de seguridad, cuando el disco de pulido superior sube al punto límite superior, la placa de inserción se extiende para evitar que el disco de pulido superior se caiga y garantizar la seguridad de los operadores y el equipo.
Parámetros técnicos
| Project | Unit | YH2M8192 | YH2M8192 II | YH2M8195 | YH2M8164 | YH2M8164B (with trimming mechanism) |
| Grinding disc size (outer diameter x thickness) | mm | φ 914 × 35 | φ 914 × 35 | – | – | – |
| Size of working ring (outer diameter x inner diameter x height) | mm | Φ 410 × φ 368 × 60(3) | Φ 410 × φ 368 × 60(3) | Φ 400 × φ 375 × 60(4) | Φ 268 × φ 238 × 50(3) | Φ 268 × φ 238 × 50(3) |
| Maximum size of workpiece | mm | φ300 | φ300 | φ320 | φ220 | φ220 (diagonal) |
| Maximum flatness accuracy of abrasive parts/Highest flatness accuracy of polishing parts | μm | – | – | 0.005(φ80)/0.008(φ80) | 0.003(φ80)/0.005(φ80) | – |
| Surface roughness of grinding parts/surface roughness of polishing parts | μm | – | – | Ra0.15/Ra0.05 | Ra0.15/Ra0.125 | – |
| Speed of grinding disc | rqm | 5~90 (stepless speed regulation) | 5~90 (stepless speed regulation) | 5~90 (stepless speed regulation) | 5~90 (stepless speed regulation) | 5~90 (stepless speed regulation) |
| Grinding disc motor | kW/ rpm | Power 7.5, rated speed 1450 | Power 7.5, rated speed 1450 | Power 11, rated speed 1450 | Power 7.5, rated speed 1450 | Power 5.5, rated speed 1450 |
| Cylinder (bore × stroke) | piece | φ100 × 400(3 pieces, weight pressurized) | φ80×450(3 pieces, weight pressurized) | φ80×450(4 pieces, weight pressurized) | φ63×550(3 pieces, weight pressurized) | φ63×600(3 pieces, weight pressurized) |
| Number of processing stations | piece | 3 | 3 | 4 | 3 | 3 |
| Exterior dimensions (approx.: length × width × height) | mm | 1570 × 1725 × 2250 | 1600 × 1625 × 2150 | 1500 × 2200 × 2250 | 1225 × 1900 × 2350 | 1550 × 1700 × 2250 |
| Weight of whole machine | kg | 2000 | 2500 | 2800 | 2100 | 1900 |
